項 目 |
主要技術參數 |
備注 |
|||
|
型 號 |

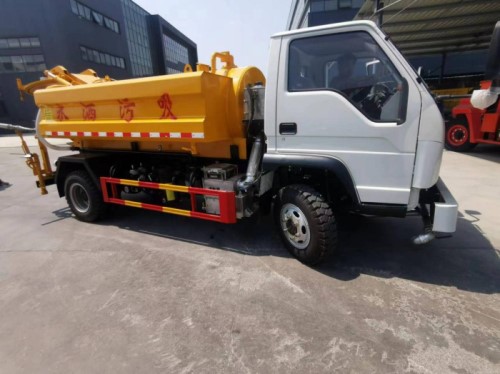

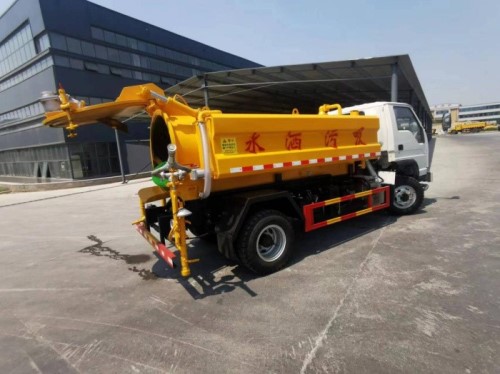

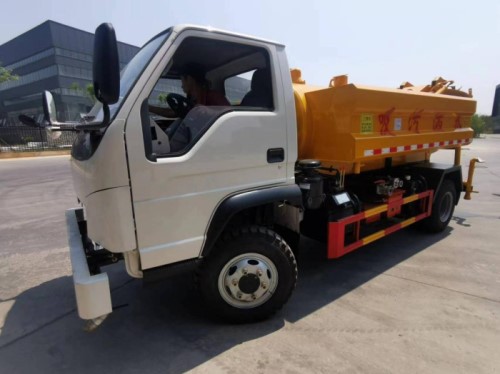

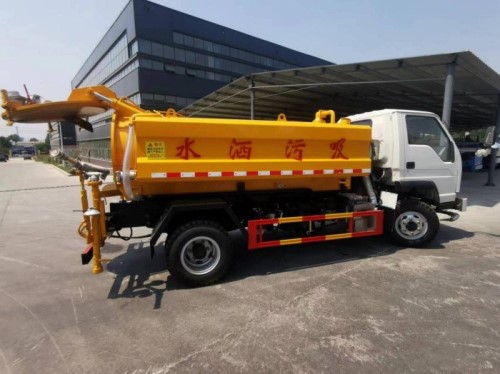

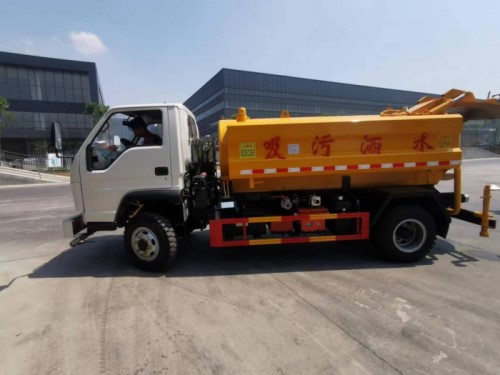

WC4XS防爆柴油機無軌膠輪車 |
|
|||
|
整備質量 |
5520 |
|
|||
|
吸污罐體有效容積（m3） |
2.3 |
|
|||
|
灑水罐體有效容積（m3） |
2.1 |
|
|||
|
抽吸時間 |
3 |
|
|||
|
有效吸程 |
4.5 |
|
|||
|
卸料角(°) |
15.7 |
|
|||
|
額定載重 |
4000 |
|
|||
|
外形尺寸長×寬×高 |
5860×2030×2300 |
|
|||
|
軸距 |
3400 |
|
|||
|
前輪距 |
1660 |
|
|||
|
后輪距 |
1560 |
|
|||
|
最小離地間隙 |
160 |
|
|||
|
爬坡能力(%) |
25 |
|
|||
|
各檔行駛速度(km/h) |
1檔 |
5 |
|
||
|
2檔 |
9 |
|
|||
|
3檔 |
15 |
|
|||
|
4檔 |
26 |
|
|||
|
倒檔 |
5 |
|
|||
|
最小通過能力半徑 |
外側 |
8185 |
|
||
|
內側 |
4990 |
||||
|
最大牽引力（kN） |
25 |
|
|||
|
傳動方式 |
機械傳動 |
|
|||
|
行車制動 |
彈簧制動 液壓釋放 濕式制動器 |
|
|||
|
停車/緊急制動 |
彈簧制動 液壓釋放 濕式制動器 |
|
|||
|
驅動形式 |
后輪驅動 |
|
|||
|
燃油箱容量（L） |
70 |
|
|||
|
防爆柴油機型號 |
HL4102DZDFB |
|
|||
|
防爆柴油機功率（kW） |
70 |
|
|||
|
防爆柴油機額定轉速（r/min） |
2600 |
|
|||
|
保護型式 |
電保護 |
|
|||
|
接近角（°） |
26 |
|
|||
|
離去角（°） |
24 |
|
|||
|
后懸 |
1150 |
|
|||
|
軸荷 |
空載 |
前軸 |
2680 |
|
|
|
后軸 |
2860 |
|
|||
|
滿載 |
前軸 |
3090 |
|
||
|
后軸 |
6430 |
|
|||
|
灑水寬度 |
15 |
|
|||
|
灑水量（L/m |
0.2 |
|
|||
|
噴槍射程 |
25 |
|
|||
|
吸水深度 |
4 |
|
|||
防爆發動機參數
|
項 目 |
參 數 |
|
|
型 號 |
HL4102DZDFB |
|
|
型 式 |
直列、水冷、四沖程、高壓共軌 |
|
|
點火順序 |
1-3-4-2 |
|
|
進氣方式 |
廢氣渦輪增壓 |
|
|
缸數×缸徑×行程 |
4×102×118 |
|
|
活塞總排量(L) |
3.9 |
|
|
氣缸套型式 |
干式、鍍鉻 |
|
|
壓 縮 比 |
17.8 |
|
|
機油工作壓力（MPa） |
0.1-0.6Mpa |
|
|
啟動方式 |
防爆電啟動 |
|
|
保護方式 |
電保護 |
|
|
額定轉速(r/min) |
2600 |
|
|
額定功率 |
70 |
|
|
最低空載穩定轉速(r/min) |
750 |
|
|
最大扭矩（N.m）/轉速(r/min) |
320/ 1900 |
|
|
最低工作穩定轉速(r/min) /扭矩（N.m） |
1400/160 |
|
|
最高轉速(r/min) |
2860 |
|
|
排放限值（g/kWh） |
CO |
5.0 |
|
HC+ NOx |
4.7 |
|
|
PM |
0.4 |
|
|
凈 重 |
370 |
|
|
外形尺寸：長×寬×高 |
1990 × 1700× 1300 |
|
制動系統
|
制動器 |
行車制動 |
彈簧制動 液壓釋放 濕式制動器 |
|
停車/緊急制動 |
彈簧制動 液壓釋放 濕式制動器 |
該機車配套HL4102DZDFB防爆柴油機，進排氣系統等根據防爆要求改造而成；進氣系統由空氣濾清器、阻火器、進氣波紋管、進氣彎管、進氣座、進氣總管組成；排氣系統由排氣歧管、排氣波紋管、排氣彎管、阻火器、冷卻凈化水箱、排氣帽等組成。
排氣總管及排氣管利用水循環降低了排氣溫度，阻火器阻止了廢氣中火焰?zhèn)鞑?，冷卻凈化水箱采用水洗降溫，保證了整機的排放和性能。
