項        目

主要技術參數

備注

型        號

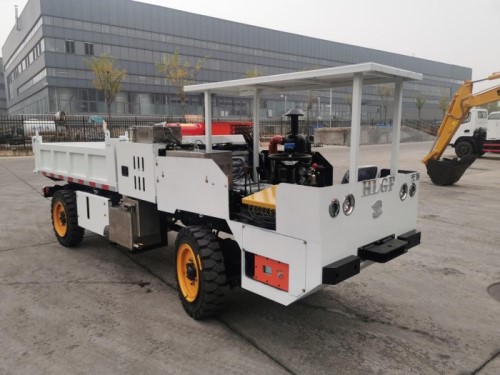

WCL-3TJ

整備質量

4460±130

額定載重

3000

駕駛室形式

半封閉式

外形尺寸長（mm）×寬×高

長

4820±130

寬

1820±50

高

2300±70

軸數(根)

2

軸距

2600±70

前輪距

1420±40

后輪距

1340±40

最小離地間隙（滿載,mm）

≥170

爬坡能力(°)

14

各檔行駛速度(km/h)

滿載

Ⅰ檔

5±0.5

Ⅱ檔

9±1

Ⅲ檔

16±2

Ⅳ檔

24±2

Ⅴ檔

30±3

倒擋Ⅰ檔

5±0.5

最小通過能力半徑

外側

6700±200

內側

3925±100

貨箱尺寸(長×寬×高)（mm）

2730×1640×600

舉升+回落時間(S)

≤30

最大牽引力（kN）

≥30

傳動方式

機械傳動

制動形式

行車制動

四輪制動 彈簧制動 液壓釋放 濕式制動器

停車/緊急制動

驅動形式

后輪驅動

燃油箱容量（L）

50

防爆柴油機型號

HL4102DZDFB

防爆柴油機功率（kW）

70

防爆柴油機額定轉速（r/min）

2600

保護型式

電保護

軸荷

空載

前軸

2460±70

后軸

2000±60

滿載

前軸

3480±100

后軸

3980±100

底盤形式

自制

型 號

技術特性及指標

型 式（包括氣缸布置形式、沖程數、結構特征等）

直列、液冷、四沖程、高壓共軌

氣缸數量×氣缸直徑×活塞行程

4×102×118

標定功率（kW）/標定轉速（r/min）

70/2600

冷卻方式

循環水冷卻

啟動方式

防爆電啟動

自動保護型式

電保護

瓦斯檢測配置

車載式

阻火器結構

排氣柵欄式，進氣蜂窩式

排放限值（g/kWh）

CO

≤5.0

HC+ NOx

≤4.7

PM

≤0.4
